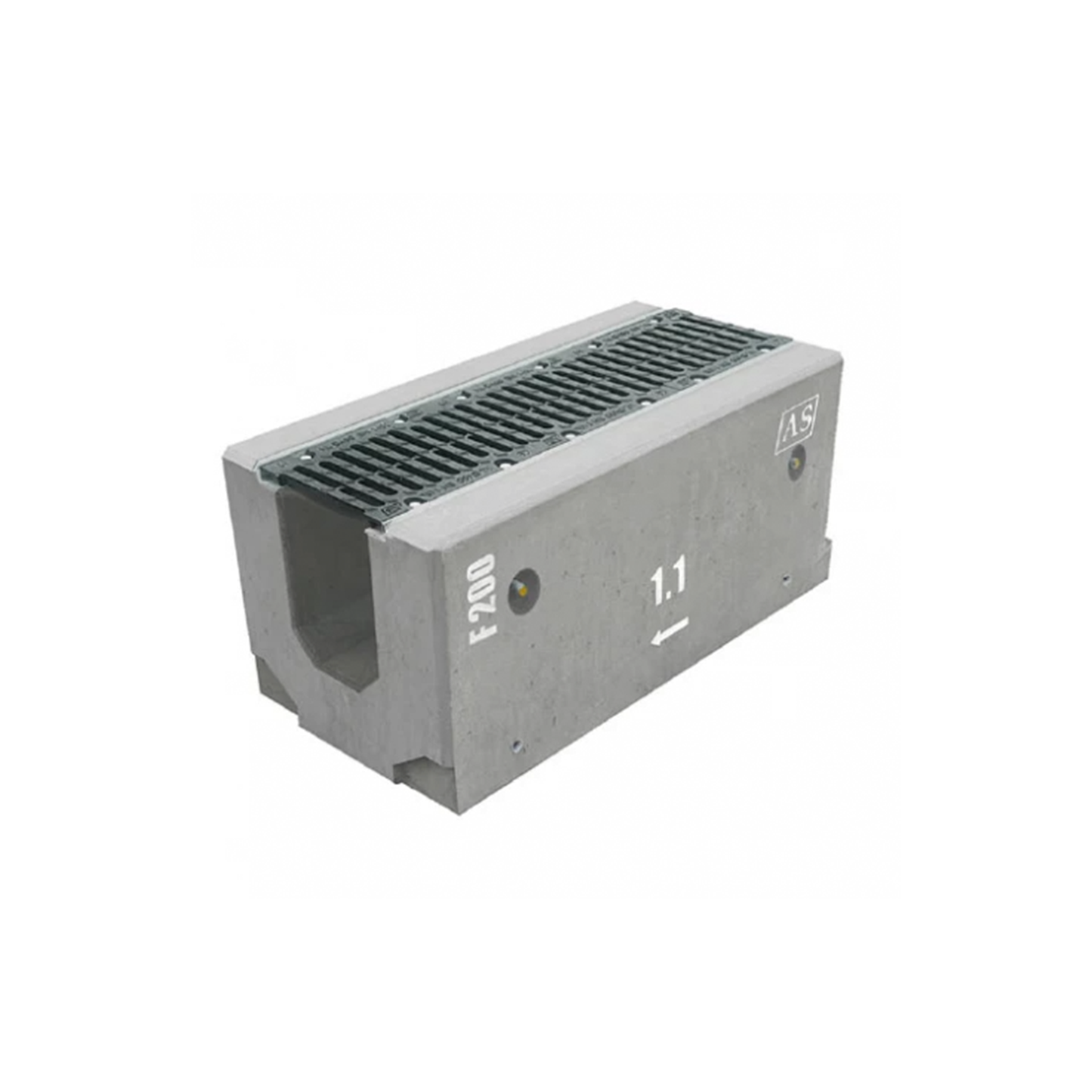

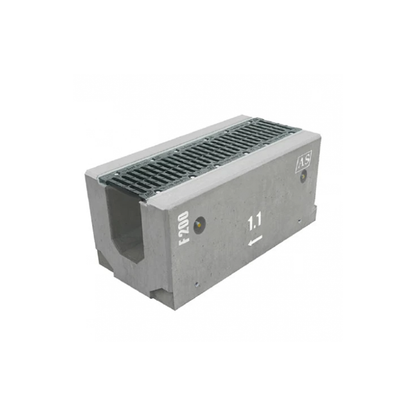

1m. Stahlbeton-Entwässerungsrinne AS-200 Typ1 53x50cm C250-F900kN inkl. Gussrost

Produktinformationen

Modell: AS-200 Typ1
Farbe: Betongrau
Abdeckgitter: Sphäroguss (KTL-Beschichtet); verschraubt

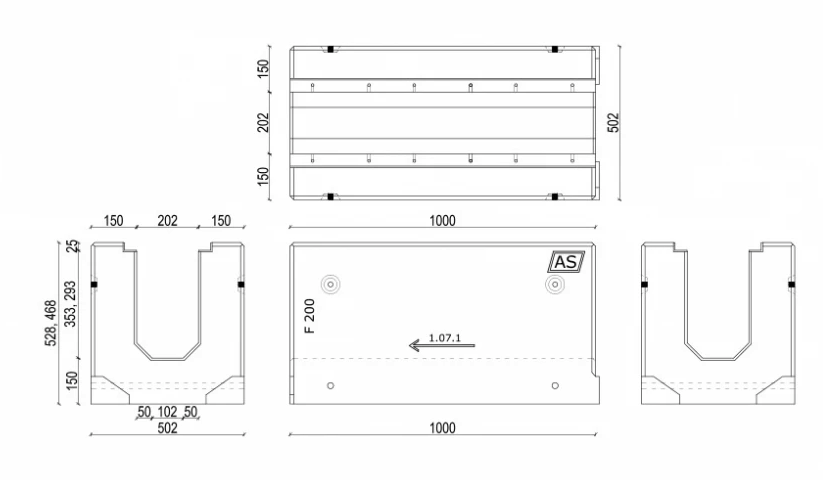

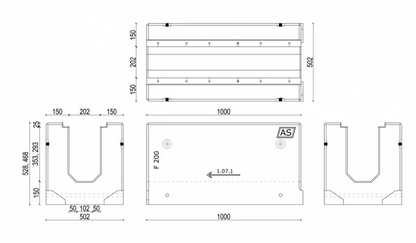

Abmessungen

Länge: 1000 mm
Höhe: 528 mm
Äußere Breite: 502 mm
Innere Breite: 202 mm

Gewicht

Entwässerungsrinne: xxx  kg

Abdeckgitter:
Bk C250 kN: kg
Bk C400 kN: kg
Bk D400 kN: kg
Bk E600 kN: kg
Bk F900 kN: kg

Allgemeine Informationen

Die Stahlbeton-Entwässerungsrinnen mit Rost „Typ I“ sind armiert und erfordern kein seitliches Betonieren, sondern nur den Bau von Fundamenten.

Die Entwässerungssysteme bestehen aus Polymerzementbeton der Festigkeitsklasse C55/67.

Das zur Herstellung der verwendeten Elemente ist mit alkalibeständigen Glasfasern verstärkt, was die Biege- und Schlageigenschaften der Wanne deutlich verbessert.

Der Beton zeichnet sich durch eine hohe Beständigkeit gegen Langzeiteinwirkung von Frost und Tausalzen („+R“) gemäß der Norm PN-EN 858-1:2005, aus.

Die Wannenkörper sind mit einer speziellen Aussparung versehen, die eine dichte Verbindung der AS-Entwässerungselemente ermöglicht.

Die aus warmgewalzten, feuerverzinkten Stahlprofilen Stützleisten, sind an den Karosseriewänden verankert. Diese Struktur schützt die Ränder der Wanne und stellt ein solides Element für die Montage der Roste dar.

Die Gitterroste aus Sphäroguss mit KTL-Beschichtung, sind in den Belastungsklassen C250 kN, D400 kN, E600 kN und F900 kN erhältlich.

Die Befestigung der Roste  erfolgt mit rostfesten Edelstahlschrauben, die in verzinkte Gewindehülsen der Trägerleisten eingeschraubt werden. Diese Schrauben sorgen dafür, dass die Bewegung des Gitters blockiert wird, wodurch Spiel und „Klicken“ vermieden werden.

Die Installation der Wannen sollte auf einer Betonbank gemäß den Angaben im Katalog erfolgen.
